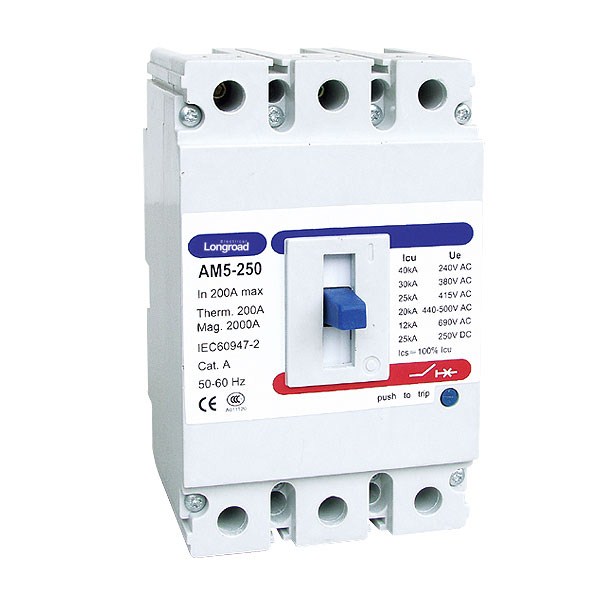

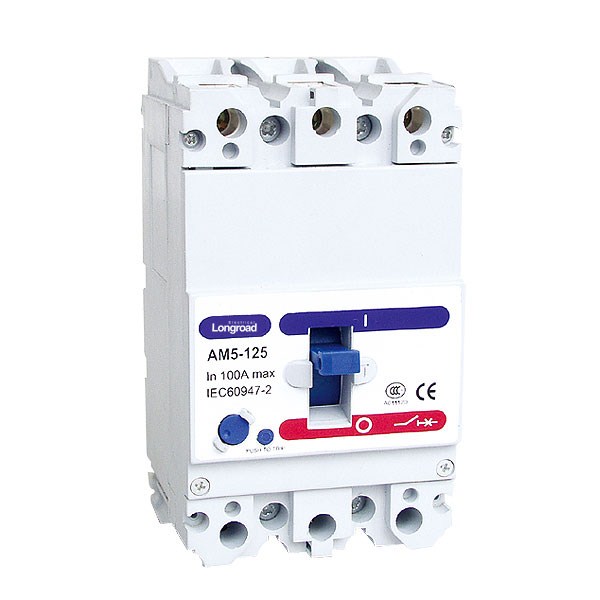

AM5 Series Moulded Case Circuit Breaker

Category:- Moulded Case Circuit Breaker

Tel:+0086.577.61566899

Address:No#221,Wei 17 ROAD,Economic Develop Zone YueQing CITY ZHEJIANG PROVINCE ,CHINA

Intro: AM5 series MCCB is applicable circuit of AC 50/60Hz, rated insulation voltage 690V, ratedcurrent 16-250A, for distribute energy of electricity & infrequent making & breaking circuit innormal conditions, protecting when circuit is overloaded, short circuit. The products conforms toIEC60947-2 standard.


Detail

Messages

Product Detail:

1.Application
AM5 series MCCB is applicable circuit of AC 50/60Hz, rated insulation voltage 690V, ratedcurrent 16-250A, for distribute energy of electricity & infrequent making & breaking circuit innormal conditions, protecting when circuit is overloaded, short circuit. The products conforms toIEC60947-2 standard.
2. Specification

Type

AM5-125

AM5-250

Poles number

3

3

Rated current In(A)

16, 20, 32, 40, 50, 63,80, 100, 125

100, 160, 180, 200, 250

Utilisation category

A

A

Rated ultimate short-circuit breaking capacityIcu(KA) at 415V

16

25

Rated short-circuit service breaking capacityIcs(%Icu) at 415V

100

100

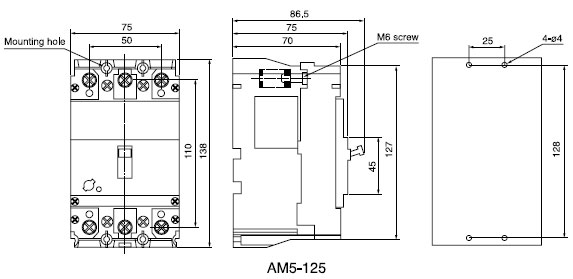

3. Outline and Installation Dimension
