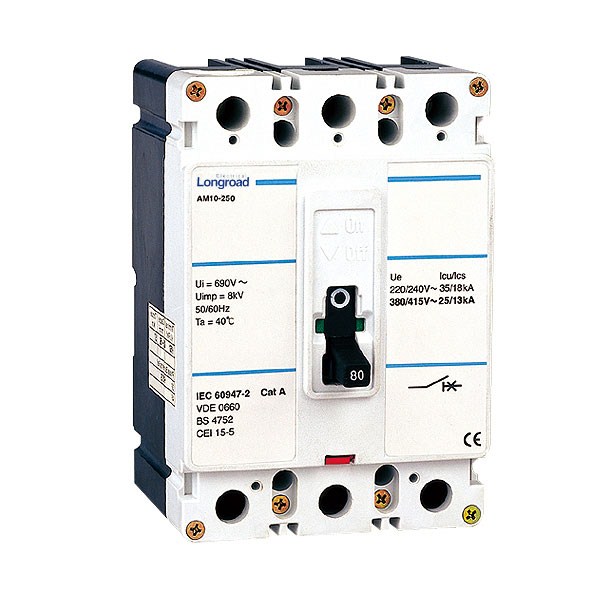

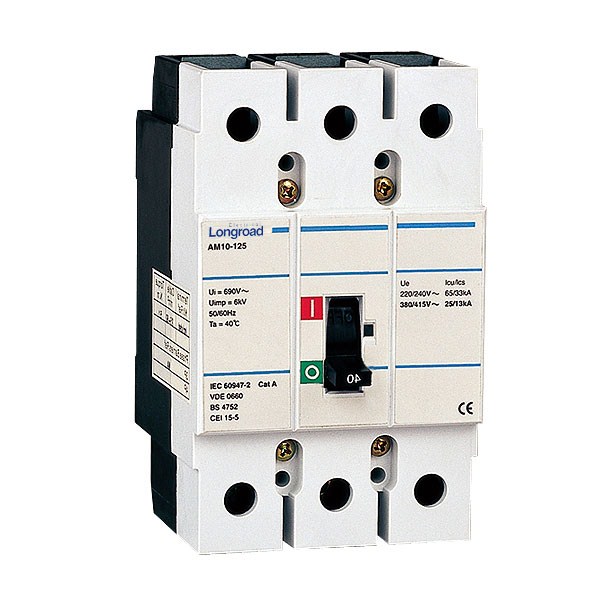

AM10 Series Moulded Case Circuit Breaker

Category:- Moulded Case Circuit Breaker

Tel:+0086.577.61566899

Address:No#221,Wei 17 ROAD,Economic Develop Zone YueQing CITY ZHEJIANG PROVINCE ,CHINA

Intro: 1.ApplicationAM10 series MCCB is applicable circuit of AC 50/60Hz, rated insulation voltage 690V, ratedcurrent 16-250A, for distribute energy of electricity infrequent making breaking circuit innormal conditons, protecting when circuit are overload, short circuit. The product conforms toIEC60947-2 …


Detail

Messages

Product Detail:

1.Application
AM10 series MCCB is applicable circuit of AC 50/60Hz, rated insulation voltage 690V, ratedcurrent 16-250A, for distribute energy of electricity & infrequent making & breaking circuit innormal conditons, protecting when circuit are overload, short circuit. The product conforms toIEC60947-2 standard.

2. Specification

Type

AM10-125

AM10-250

Poles number

3

3

Rated current In(A)

16,20,25,32,40,50,60,80,100,125

63,80,100,125,160,200,225,250

Rated insulation voltage Ui(V)

690V

690V

Utilisation category

A

A

Rated impulse withstand voltage(KV)

6

8

Rated breakingcapacity (KA)Icu/Ics

220/240VAC

25/7

40/40

380/415VAC

18/5

25/25

660/690VAC

-

12/6

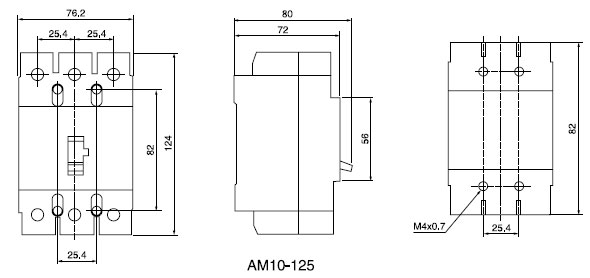

3. Outline and Installation Dimension
