Product Detail:

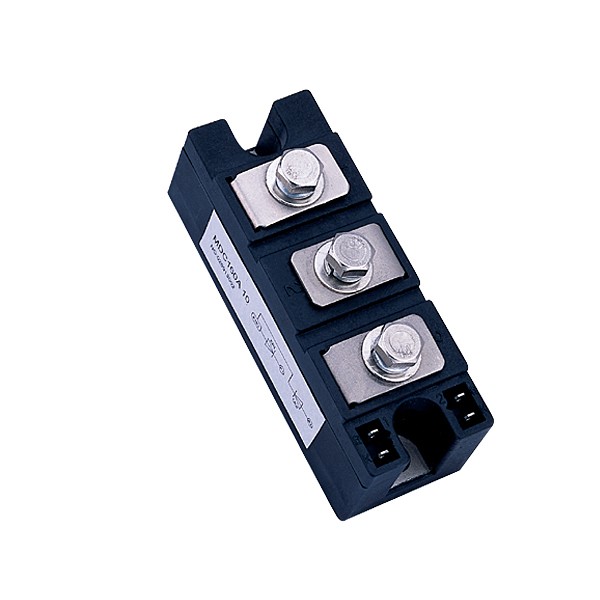

Brief Introduction
∅IT(AV)=5-5000A
∅V DRM/V RRM=100-5000V
∅6000RMS base plate ≥3000RMS
∅Industrial Standard Package
∅High Surge Capability
∅Simple Mounting
∅Conform to national standard
∅In accordance with IEC international electrical committee standard
2.Typical Application
∅DC Motor Control and Drives
∅Battery Charges
∅Welders
∅AC/DC Converters
∅DC power supplies
∅Machine tool controls
Series | IF(AV) A | IT(RSM) A | VFM V | VRRM V | IRRM mA | Tj oC | Rj oC/W | VISO V | Weight g | Outine NO |
MD | 25 | 40 | ≤1.4 ≤1.6 | 500 ~ 2500 | ≤5 | -40 ~ 150 | ≤1.10 | ≥2500 | 160 | A |
55 | 90 | ≤0.51 | 160 | |||||||
90 | 140 | ≤0.31 | 160 | |||||||
100 | 155 | ≤02 | ||||||||
110 | 170 | ≤0.28 | 160 | |||||||
130 | 210 | ≤8 | ≤0.17 | 370 | B,C | |||||
160 | 250 | ≤0.15 | 370 | |||||||
200 | 320 | ≤0.11 | 845 | C,D | ||||||
250 | 400 | ≤0.10 | 845 | |||||||
300 | ||||||||||
480 | ≤10 | ≤0.08 | 1410 | E | ||||||
350 | 400 | ≤0.06 | 1420 | |||||||
400 | 640 | ≤0.04 | 1430 | |||||||
450 | 720 | ≤0.04 | 1440 | |||||||
600 | 910 | ≤0.03 | F | |||||||
800 | 1250 | ≤0.02 |
Series | IT(AV) A | IT(RSM) A | VTM V | VRRM VDRM V | IRRM mA | IGT mA | VGT V | IH mA | dv/dt V/µs | Tj oC | RjoC/W | VISO s | Weight g | Outine NO |
MT | 25 | 40 | ≤1.5 | 600 ~ 2500 | ≤5 | 20~150 | 0.5~2.5 | 20~150 | ≤200 | -40~+125 | ≤ 1.10 | ≥2500 | 160 | A |
55 | 88 | ≤ 0.51 | 160 | |||||||||||
90 | 144 | ≤ 0.31 | 160 | |||||||||||
110 | 176 | ≤1.8 | ≤10 | ≤ 0.28 | 160 | |||||||||
130 | 208 | ≤ 0.17 | 370 | B,C | ||||||||||
160 | 256 | ≤2.0 | ≤15 | ≤ 0.15 | 370 | |||||||||
200 | 320 | ≤ 0.11 | 845 | C,D | ||||||||||
250 | 400 | ≤20 | ≤ 0.10 | 845 | ||||||||||
300 | 480 | ≤ 0.08 | 1410 | E | ||||||||||
350 | 560 | ≤ 0.06 | 1420 | |||||||||||
400 | 640 | ≤ 0.04 | 1430 | |||||||||||
450 | 720 | ≤ 0.04 | 1440 | |||||||||||
600 | 910 | ≤ 0.03 | Fa | |||||||||||
800 | 1250 | ≤ 0.02 |
Stud-Outine
Outine | Dimension(mm) | |||||
d | D | L | h | 1 | 2 | |
A1B1 | 6 | 16 | 31 | 9 | 3 | 2 |
A2B2 | 8 | 22 | 41 | 12 | 4 | 2 |
A3B3 | 10 | 22 | 41 | 12 | 4 | 2 |
C1D1 | 10 | 27 | 190 | 13 | 5 | 4 |
C2D2 | 12 | 32 | 177 | 13 | 6.5 | 4 |
C3D3 | 12 | 34 | 179 | 13 | 6.5 | 4 |
C4D4 | 16 | 34 | 180 | 16 | 8 | 4 |
C5D5 | 20 | 45 | 220 | 20 | 10 | 4 |
C6D6 | 20 | 45 | 240 | 20 | 12 | 4 |
C7D7 | 30 | 57 | 350 | 30 | 15 | 4 |
Convex Outline
Outline | Dimension(mm) | ||
D | D1 | A | |
E1 | 48 | 25 | 26 |
E2 | 52 | 31 | 26 |
E3 | 57 | 36 | 26 |
E4 | 65 | 41 | 26 |
E5 | 70 | 47 | 26 |
E6 | 75 | 52 | 26 |
E7 | 80 | 57 | 26 |
E8 | 85 | 63 | 26 |
E9 | 100 | 76 | 26 |
E10 | 110 | 78 | 26 |
E11 | 110 | 78 | 35 |
Conave Outline
Outline | Dimension(mm) | ||
D | D1 | A | |
F1 | 39 | 22 | 14 |
F2 | 49 | 26 | 14 |
F3 | 56 | 32 | 13 |
F4 | 62 | 36 | 15 |
F5 | 66 | 40 | 15 |
F6 | 75 | 54 | 15 |
