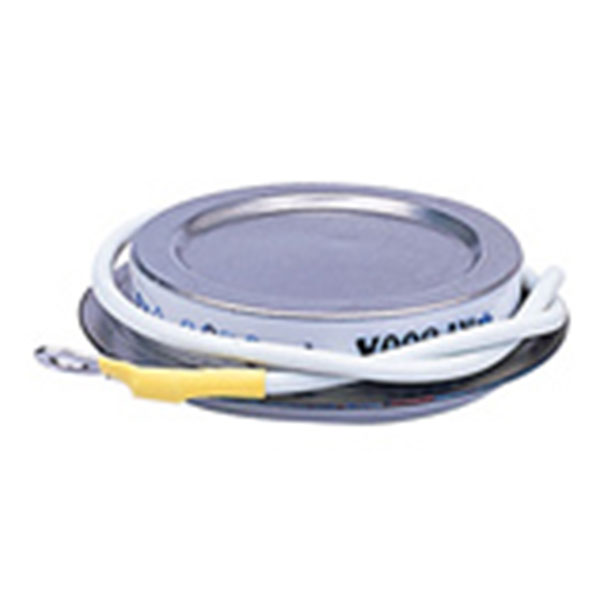

Product Detail:
Technical parameter:
Type | VRRM | IF(AV) | trr | Qrr | IFSM | I2t | IDRM | VTM/ITM | VFO | rF | Rth( j-hs ) | Tj | MountingForce | Outline |
100oC | 10ms | 25oC | 150oC | |||||||||||
V | A | μs | μc | KA | KA2s | mA | V/A | V | mO | oC /W | oC | KN | Fig | |
Y24ZKB | 200-1000 | 200 | 2 | 50 | 2.7 | 40 | 16 | 2.4/600 | 1.10 | 0.72 | 0.090 | 150 | 3.3-5.5 | 14 |
Y24ZKC | 1100-2000 | 200 | 2 | 70 | 2.7 | 40 | 16 | 2.4/600 | 1.48 | 0.65 | 0.090 | 150 | 3.3-5.5 | |
Y30ZKCA | 1100-2000 | 300 | 3 | 100 | 4.1 | 90 | 30 | 2.6/900 | 1.30 | 0.55 | 0.065 | 150 | 5.3-12 | 28 |
Y30ZKB | 200-1000 | 400 | 3 | 90 | 5.4 | 145 | 30 | 2.6/1200 | 1.17 | 0.36 | 0.055 | 150 | 5.3-10 | 15 |
Y30ZKC | 1100-2000 | 400 | 3 | 90 | 5.4 | 145 | 30 | 2.6/1200 | 1.30 | 0.42 | 0.055 | 150 | 5.3-10 | |
Y38ZKB | 200-1000 | 800 | 3 | 90 | 10 | 500 | 40 | 2.8/2400 | 1.15 | 0.34 | 0.033 | 150 | 10-20 | 16 |
Y38ZKC | 1100-2000 | 800 | 3 | 130 | 10 | 500 | 40 | 2.8/2400 | 1.31 | 0.37 | 0.033 | 150 | 10-20 | |
Y50ZKC | 1100-2000 | 1200 | 4 | 250 | 15 | 1100 | 80 | 2.8/3000 | 1.42 | 0.26 | 0.022 | 150 | 19-26 | 19 |
Y50ZKB | 200-1000 | 1600 | 4 | 150 | 20 | 2000 | 80 | 2.8/3000 | 1.15 | 0.20 | 0.022 | 150 | 19-26 | |
Y65ZKC | 1100-2000 | 2500 | 6 | 700 | 31 | 4800 | 120 | 3.0/5000 | 1.12 | 0.14 | 0.016 | 150 | 27-34 | 22 |
Y76ZKC | 1100-2000 | 3500 | 6 | 1300 | 44 | 9700 | 200 | 3.0/5000 | 1.19 | 0.12 | 0.011 | 150 | 35-47 | 24 |
Type | VDRMVRRM | If(AV) | trr | Qrr | IFSM | IRRM | VFM/IFM | RTH(j-hs) | Tjm | KN | Outline (Fig) |
THS55oC | 100oC | 100ms | 25oC | ||||||||
V | A | μs | μs | KA | mA | V/A | oC/W | oC | |||
ZK200A | 100-5000 | 200 | 2 | 70 | 2.7 | 16 | 2.2/600 | 0.090 | 150 | 3.3-5.5 | |
ZK300A | 100-5000 | 300 | 3 | 100 | 4.1 | 30 | 2.4/900 | 0.065 | 150 | 5.3-10 | |
ZK400A | 100-5000 | 400 | 3 | 100 | 5.4 | 40 | 2.4/1200 | 0.040 | 150 | 10-20 | |
ZK500A | 100-5000 | 500 | 3 | 120 | 8 | 40 | 2.4/1800 | 0.033 | 150 | 10-20 | |
ZK800A | 100-5000 | 800 | 3 | 130 | 10 | 40 | 2.6/2400 | 0.033 | 150 | 10-20 | |
ZK1000A | 100-5000 | 1000 | 4 | 150 | 13 | 50 | 2.6/3000 | 0.030 | 150 | 15-20 |
